西部数据硬盘电路故障检测点

编辑：：西安硬盘维修中心-硬盘修复厂家-移动硬盘维修-西安硬盘修复公司更新时间：2023-06-25 字号：大中小

摘要：西部数据硬盘易损坏的元器件主要有：电机驱动芯片；电源控制芯片；电源控制芯片调整器（ST755);5V供电线路中的保险和12V线路上的二极管。

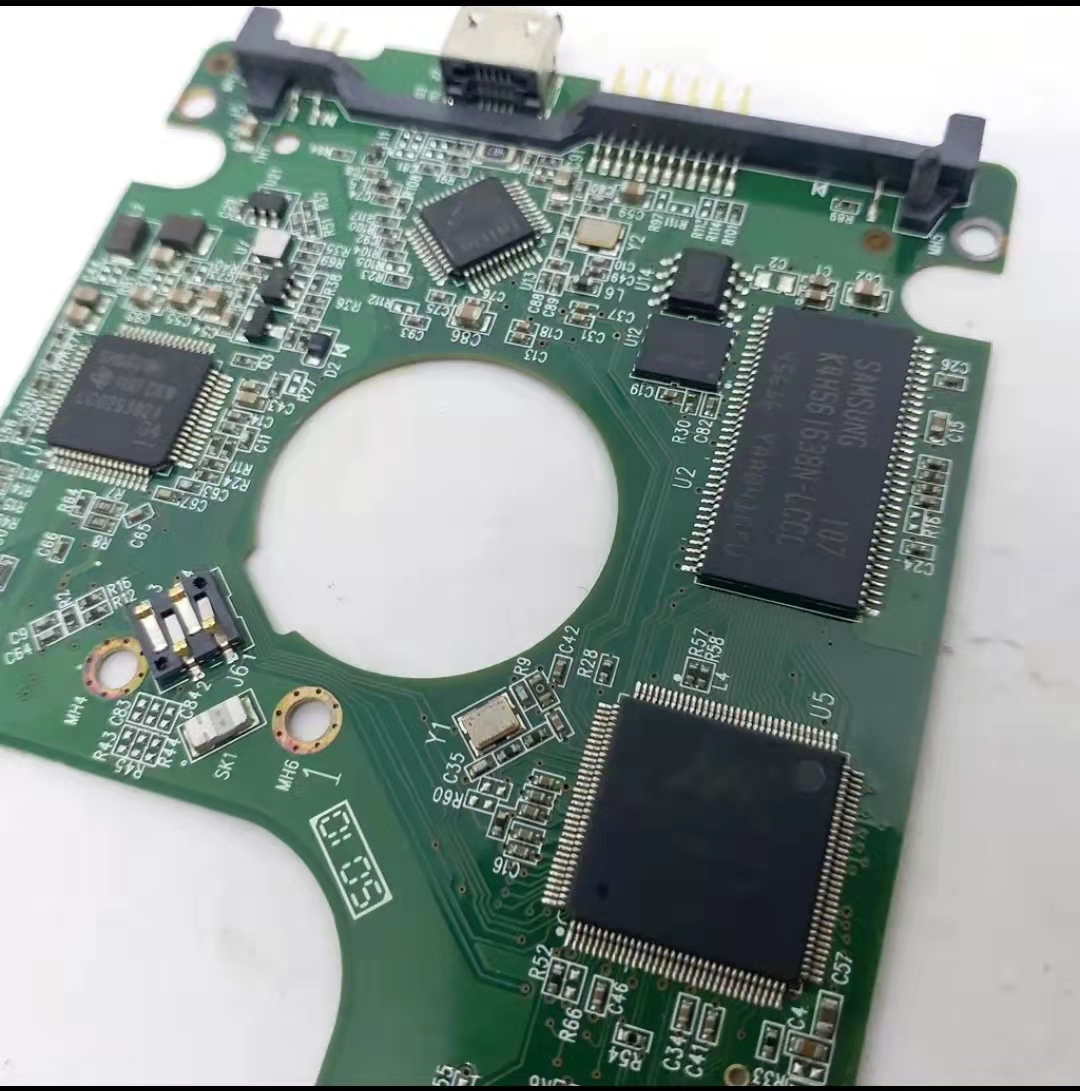

西部数据硬盘电路故障检测点

易损坏的元器件

西部数据硬盘易损坏的元器件主要有：电机驱动芯片；电源控制芯片；电源控制芯片调整器（ST755);5V供电线路中的保险和12V线路上的二极管。
（2)主要检测点
故障检测点1:电机驱动芯片电机驱动芯片好坏的判断方法：测量电机驱动芯片的倒数第7脚的供电电压是否为8V,第4、6、8、10脚（主轴电机供电脚）的输出电压是否为7~8V(稳定时为4. 5V).如果供电正常，输出电压不正常，则电机驱动芯片损坏。
故障检测点2:电源控制芯片调整器（ST755)
ST755为8个针脚，可调负电压输出电流型电源控制芯片调整器，ST755的第8脚为车人端，电压为5. 8V,第5脚输出给磁头，电压是不固定的。检测时，则测量第8脚电压是否为5. 8V,第5脚是否有电压输出，如果没有则ST755损坏。
故障检测点3:电源控制芯片
电源控制芯片一旦损坏将导致硬盘无供电，停止工作。电源控制芯片检测方法是：测量电源控制芯片的5V和12V输入是否正常，再测量电源控制芯片是否输出为3. 25V和8V,如果没有，则电源控制芯片损坏。
